Машина для волочения стали с алюминиевой облицовкой

Описание к основным компонентам:

Описание к основным компонентам

No	Пункт	Единица	Параметр
1	Модель		AS8/700
2	Растяжной метод		Управление рукой танцора
3	Количество матриц		8
4	Диаметр барабана	mm	φ700
5	Метод управления скорости		Частотно-регулируемый привод
6	Моторные силы для растяжения	kW	55 (китайское производство)
7	Мощность мотора спулера	kW	37 (китайское производство)
8	Диаметр впускного провода(мак.)	mm	φ8.0
9	Диаметр продукций(мин.)	mm	φ1.6
10	Средний уровень снижения	%	около 19%
11	Линейная скорость на барабане No.8	m/s	5-7
12	Мак. Линейная скорость на барабане No.8(без нагрузки)	m/s	12
13	Контрольный путь		Цифровой
14	Логическое управление		PLC
15	Прочность на входе	MPa	≤1250
16	Охлаждение барабанов и матриц		Циркуляция воды и воздуха для барабанов, вода для матриц
17	Время остановки машины	Второй	Нормальный≤50s;Быстрый≤15s; Аварийная≤4s, пользователь может установить и изменить его
18	Требуется подача охлаждающей воды		0.2～0.3MPa/22-34m3/h
19	Требуемая подача воздуха		0.5MPa/0.5-0.8m3/min

Φ1250 Взять катушку

1. Diameter of spool flange: 1250mm. Detail drawing shall be provided by buyer, or recommended by seller with buyer’s confirmationДиаметр шпули:1250mm. Детальный чертеж должен быть предоставлен покупателем или рекомендован продавцом с подтверждением покупателя.
2. Мак. Масса катушки и проволоки продукций
3. Мощность мотора: 37kw (VFD type)
4. Привод наперстка приводится в движение двигателем через мощный ремень. Натяжение ремня регулируется. Крепление или ослабление ведомого наконечника контролируется гидравлическим цилиндром.
5. Гидравлическая станция поставляется с гидравлическим цилиндром для загрузки и разгрузки шпули.
6. В блоке натяжного перемещения используется преобразователь частоты с винтовой перемычкой. Скорость движения меняется по мере изменения скорости основного двигателя.

Выпуска шпули

1. Диаметр шпули: φ1400. Детальный чертеж должен быть предоставлен покупателем или рекомендован продавцом с подтверждением покупателя.

2. Мак. вес шпули и необработанного провода: 5000kg

3. Релаксация натяжения привода, натяжение регулируемое.

4. Гидравлическая станция поставляется с гидравлическим цилиндром для загрузки и разгрузки шпули.

5. Автоматическая выпуска движется влево-вправо, чтобы отрегулировать подходящий угол для выпуски катушки.

Ссылки:

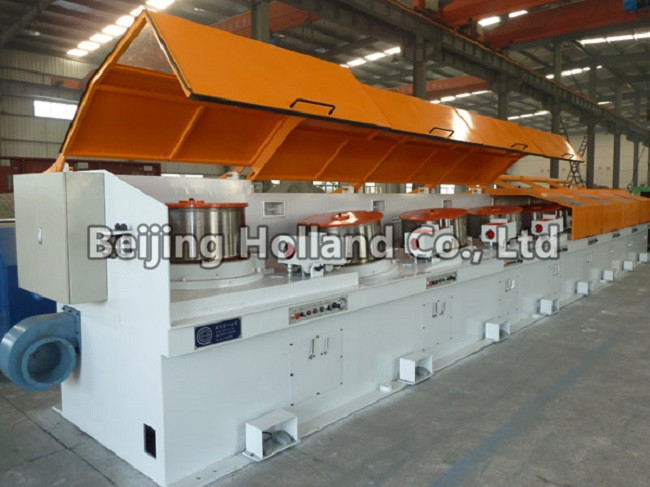

Фото 1: Биметаллическая волочильная машина 8/700

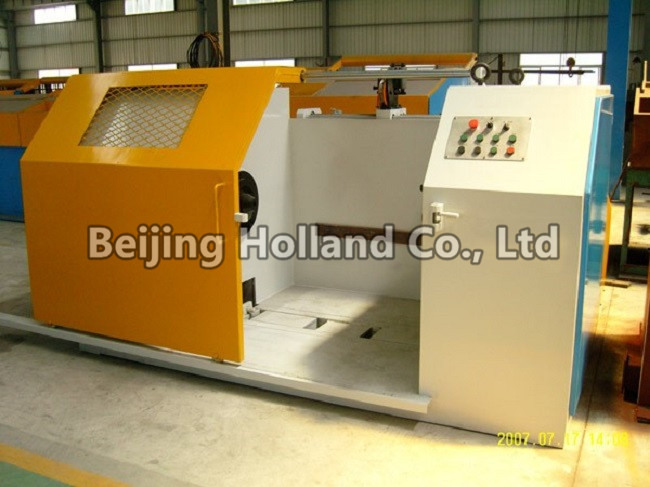

Фото 2: Φ1250 закрыть катушку

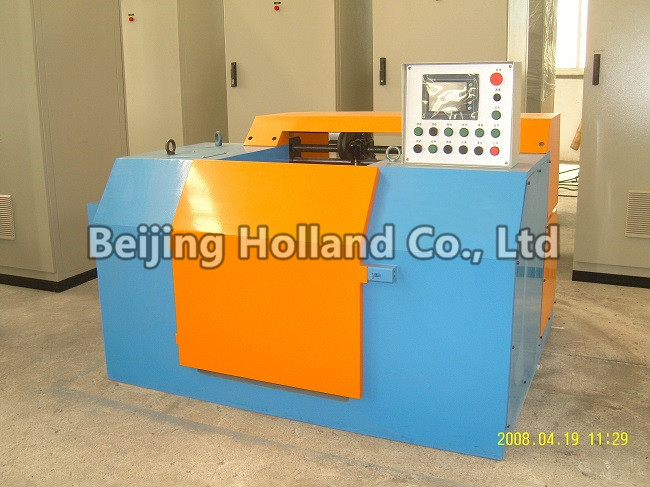

Фото 3: поставить катушку
